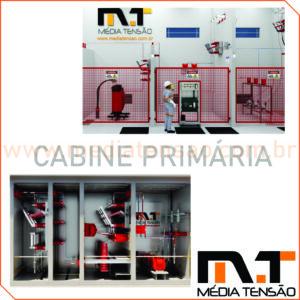

Cabine Primária de Média Tensão 15 a 36kV

Cabine Primária de Média Tensão

Seja em Cabine Primária de Média Tensão em alvenaria ou no modelo blindada a empresa Média Tensão se consolida como um dos principais fabricantes do setor, dispomos de corpo técnico para elaborar seuy orçamento de acordo com seu projeto e necessidade, otimizando os custos a sua empresa.

Envie seu projeto para nossos consultores, veja detalhes de nossos produtos abaixo.

Cabine Primária de Média Tensão blindada, também conhecida como cubículo de média tensão é a solução ideal para a empresa que necessita economizar nos custos de energia elétrica. A cabine blindada é constituída de invólucro metálico, componentes elétricos, componentes mecânicos e itens diversos. Nossa engenharia analisa sua necessidade e verifica qual melhor cabine blindada de adequa a sua necessidade otimizando e oferecendo o melhor custo-benefício a sua empresa.

Os pilares construtivos de nossas cabines blindadas são:

Responsabilidade; cuidamos de cada detalhe de sua cabine primária blindada, trabalhamos apenas com marcas consagradas, produtos certificados e possuímos corpo técnico qualificado para atender as mais complexas necessidades.

Respeito; atendemos os nossos clientes de forma personalizada, verificamos a cabine blindada e apresentamos o cronograma de montagem onde o cliente pode acompanhar passo a passo a execução de sua cabine primária blindada.

Confiança; nosso maior patrimônio são nossos clientes, zelamos em cada etapa do projeto para garantir a satisfação em sua cabine blindada.

O que é cabine blindada? Conheça nossas soluções de 15 a 36kV homologadas nas principais concessionárias do Brasl. Nossa cabine primária blindada foi desenvolvida para a entrada em média tensão com ou sem seccionamento, abrigo do transformador, medição e proteção em baixa tensão.

A proteção na média tensão é feita com fusíveis do tipo HH e na baixa tensão com disjuntores em caixa moldada e isoladores capacitivos,

Tipos de cabine blindada:

Cabine Primária de Média Tensão Blindada Convencional

Cabine Primária de Média Tensão Blindada Simplificada

Cabine Primária de Média Tensão Multi-medição Cabine Primária com Módulo de Transformação

Subestação Skid Solar para usina solar fotovoltaica, para uso com transformador único ou compartilhado através de módulos de média tensão. Comporta em uma base e chassi metálico os componentes de baixa e média tensão.

Além disso entre as muitas aplicações a cabine primária blindada pode ser abrigada (alojada em alvenaria) ou ao tempo, e também há configurações para energia solar fotovoltaica, como skid solar, eletrocentros, entre outros.

Nossa cabine primária blindada é fabricada conforme tensões abaixo:

Cabine Primária Blindada Classe 15kV

Cabine Primária Blindada Classe 24kV

Cabine Primária Blindada Classe 36kV
Desenvolvemos também projetos especiais para cabine blindada em tensões específicas, O projeto e produção de nossa cabine blindada são desenvolvidos em conformidade com a norma NBR IEC 62271-200:2007, que estabelece a realização de ensaios de elevação de temperatura, de corrente suportável de curta duração, operação mecânica e grau de proteção.

Como resultado nosso cliente terá equipamento seguro, resistente e durável, com a mínima possibilidade de acidentes.

Em nossa cabine blindada primária adotamos as seguinte normas e padrões:

Normas em Conformidade IEC 62271-200/2007 – 62271-201 / NBR 14039 / NR10
Classe de Tensão 17,5 kV ou 24KV ou 36KV
Tensão Máxima de Operação 13.8 kV 24KV ou 36kV
Frequência 60 HZ
Corrente Nominal 400A ou 630A
Nível de Curto Circuito 12,5 Ka ou 16 Ka
NBI 95 kV ou 110kV ou 170kV
Valor de crista da corrente suportável 16 kA
Barramentos de Cobre 99,99 % de pureza
Grau de Proteção IP 54 para externo ou IP42 para uso interno
Estrutura Base e Soleira Chapa 12 MSG
Estrutura Porta, Teto e Divisões Internas Chapa 14 MSG
Pintura Eletrostática 80 micras Ral 7032 ou Munsell N6,5
